通用插芯研磨夹具

适用于不同类型的定制或标准套圈的通用支架
可用于套圈外径在1.0 mm和2.5 mm之间
套圈长度从4.0 mm到6.35 mm
与设置夹具一起使用时，无套圈长度上限

产品资料下载

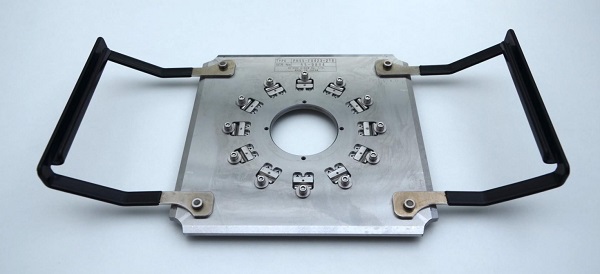

通用插芯夹具 Universal Fixture for Ferrule Polishing

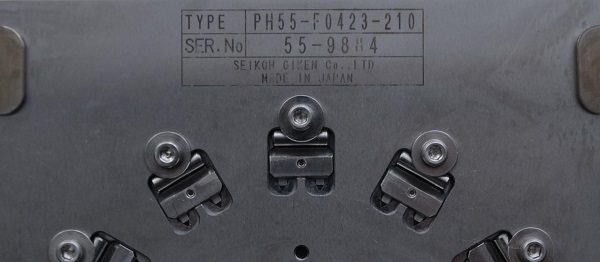

PH55-F0423-210

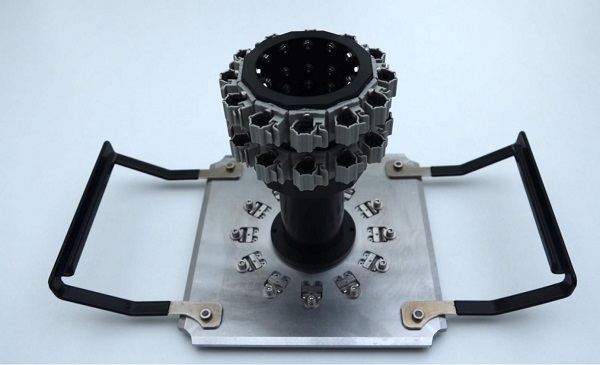

通用夹具与固线器

PH55-F0423-210A

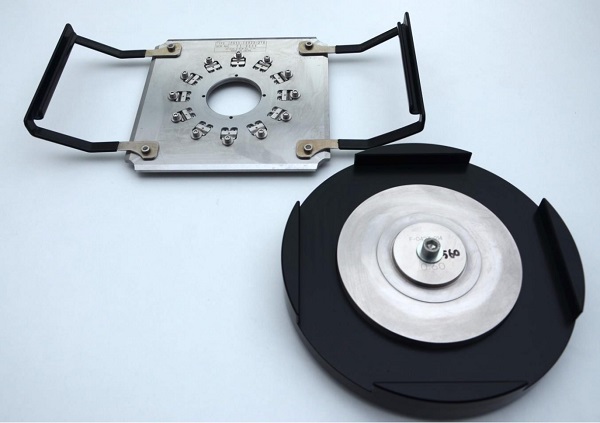

通用夹具与设定治具

PH55-F0423-210B

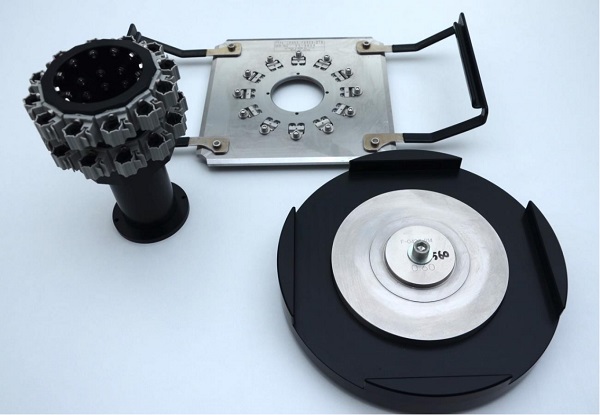

通用夹具与固线器以及设定治具

PH55-F0423-210C

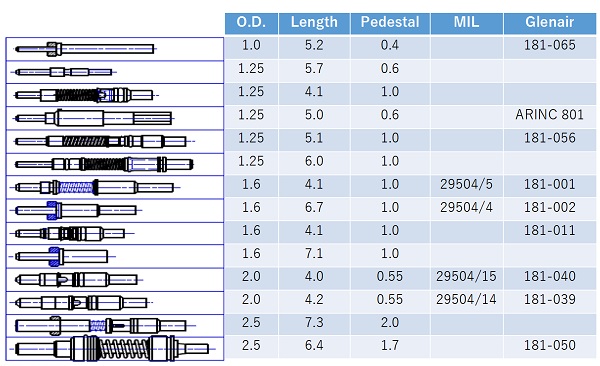

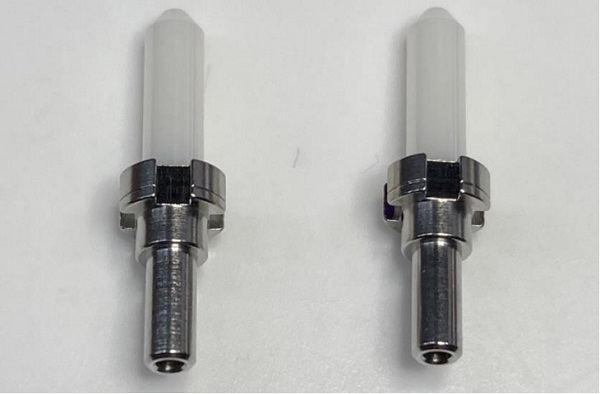

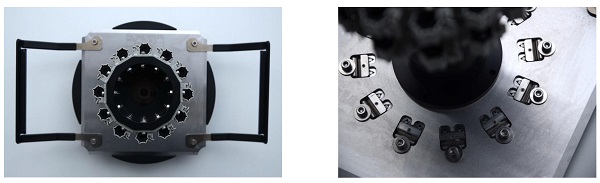

标准插芯与插芯的样例

附加图片

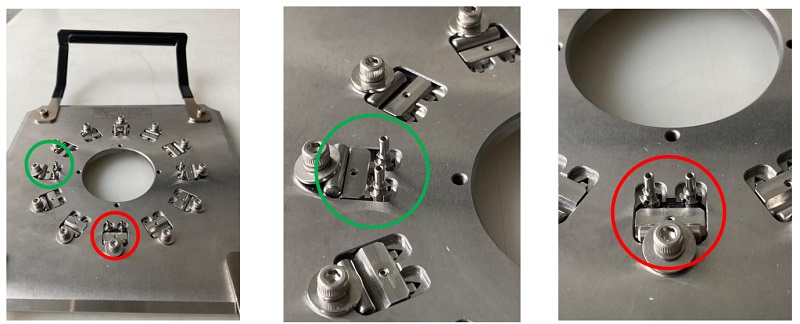

插芯的安装

如果插芯长度超过6.35mm，必须使用设定治具。

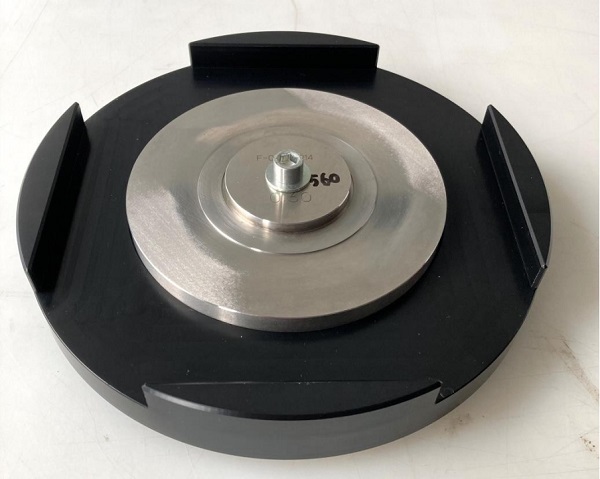

第一步：将设定治具放置在平滑桌面上

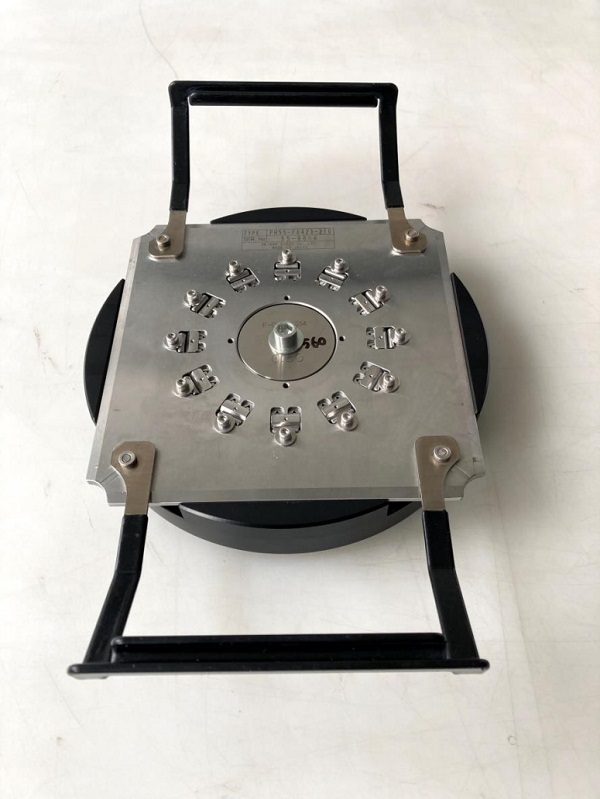

第二步：将夹具放在设定治具上

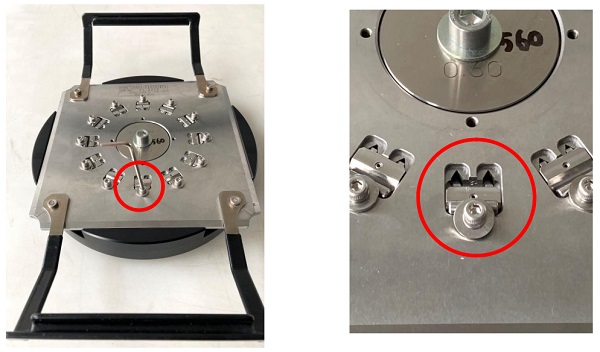

第三步：松卸V型槽的螺丝

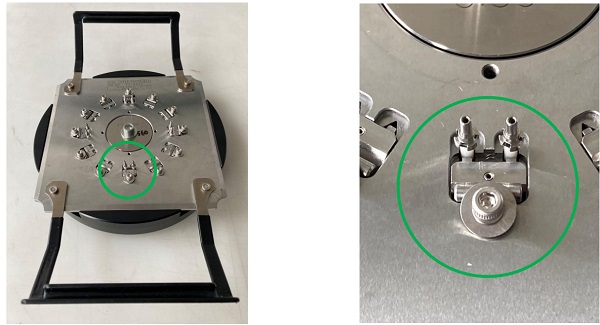

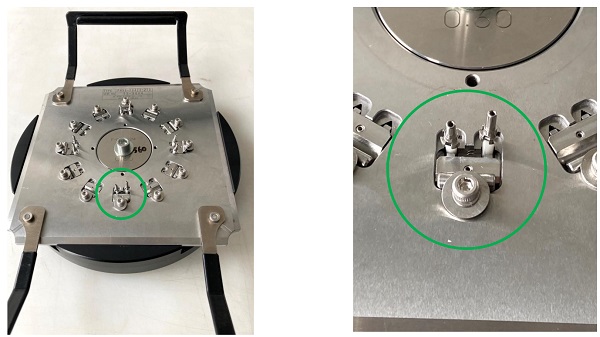

第四步：放置插芯

第五步：拧紧螺丝

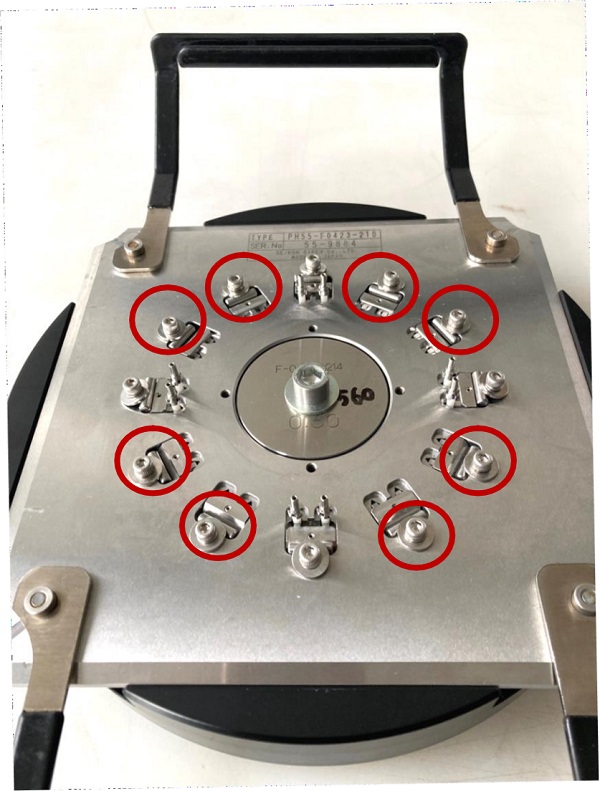

第六步 ： 确保所有未插芯的V型螺丝都被拧紧

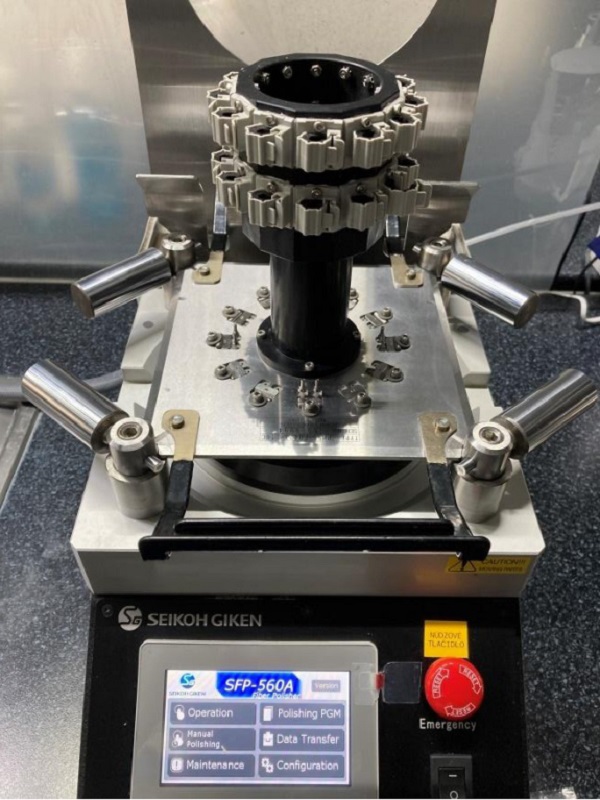

第七步：将夹具放在研磨机上

注：如果插芯长度超过6.35mm，在将插芯安装到夹具之前，需要手动去胶。

注意事项

该夹具只能与SFP-560A系列研磨机一起使用。
未使用的V形螺丝也必须拧紧，以防止在清洁过程中因空气吹扫而意外拆卸组成部件。
如果插芯长度在4.0 mm和6.35 mm之间，可以通过机器研磨去胶。
如果插芯长度超过6.35 mm，则必须使用固定夹具，在将插芯安装到抛光夹具上之前，必须手动去除粘合剂。
在抛光过程中使用相同类型的插芯。
直径2.5mm插芯的拧紧力矩为30cNm，其余直径为20cNm。
应充分拧紧V形块上的螺钉。如果拧得太松，会增加螺钉和垫圈脱落的风险。
如果插入孔太宽（松脱过多），止动器无法用弹簧推动插芯，插芯可能会倾斜，必须拧紧螺钉才能消除异状。
一般来说，两圈就足以加载插芯。
当插芯长度介于4.0 mm和6.35 mm之间（不需要设定治具）时，确保插入插芯，直到插芯法兰与夹具V形
