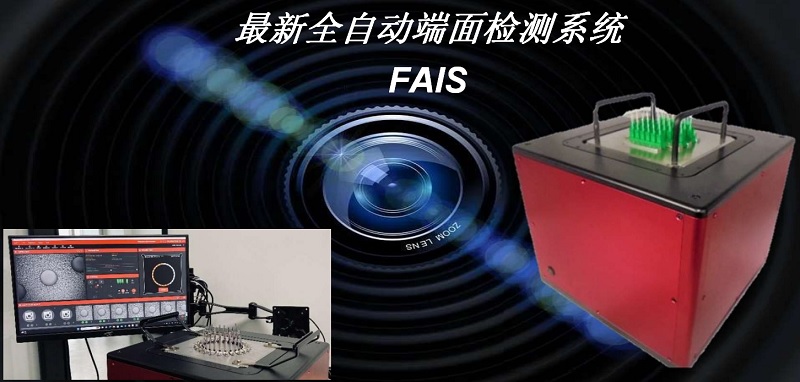

FAIS自动光纤端面检测系统

FAIS自动光纤端面检测系统

这是一个自动检查系统，可以在研磨无源元件（如插芯和光学元件）后，无需拆卸连接器的情况下即可进行端面检测。它为制造商及其光学无源元件/设备的生产提供了创新的效率。

期待已久的MT插芯检查现已上市。

主要特点

提供四种类型的自动化：自动定位，自动居中，自动对焦，自动判断
根据IEC标准进行快速、持续的检查
连接器安装在抛光支架上时的端面检查
单芯和MT插芯均可通过1台FAIS进行检查

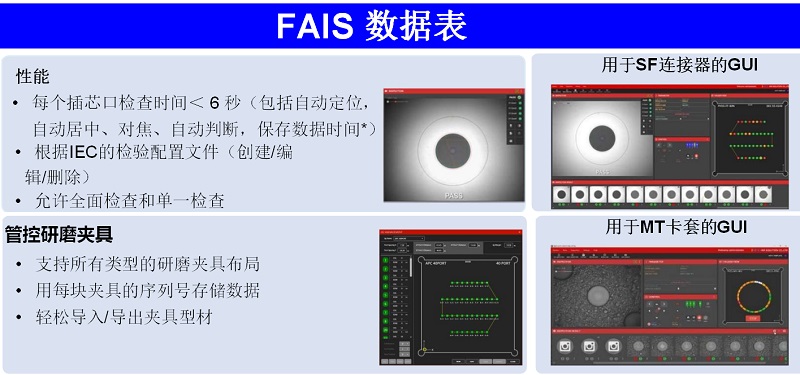

直观区分通过/失败结果（即时图形）
启用数据管理（报告、统计）
用于自动化检查的条形码扫描（扫描操作选项）
支持通过网络连接输出数据
支持中央数据收集

主要应用

在制造商处研磨连接器后进行预检查
无源部件和组件的最终检查
检测连接器端面上的划痕、凹坑和污染研磨支架质量管理
研磨支架质量管理

■规格

参数	规格
体积(mm)	320x320x300
重量(kg)	15.00
工作温度(°C) /相对湿度Hum (%)	-10至50 / 5至95 ,非冷凝
存储温度(°C) /相对湿度(%)	-15至65 / 5至95 ,非冷凝
电源	24VDC via AC/DC Adaptor, (AC Input: 100 to 240VAC)

■技术规格

参数	规格
检测范围(X, Y)	130mm x 130mm (取决于托架类型)
对焦方式	自动,液体透镜
最远对焦距离	< 1.00 mm
检测时间	最短3分钟@ 40头包括自动定位,自动居中.自动对焦,自动判断,保存数据时间(取决于产品类型
视场大小	取决于物镜
最高分辨率	7.94um @X/Y轴3.18um @Z轴
对焦时间	Typically, <2秒
可检测的研磨夹具	精工技研SFP研磨机系列的夹具

■订购信息

型号	描述
FAIS-01-00	FAIS自动光纤端面检测系统,包括主机,方形托架, 24VDC AC/DC适配器, USB3.0 数据线软件安装优盘,不含电脑。电脑要求: Windows 10或11. CPU iCore5或以上,内存8或以上,需要带USB 3
